Plastová krabička EC10-300-1

Zvětšit

Plastová krabička EC10-300-1

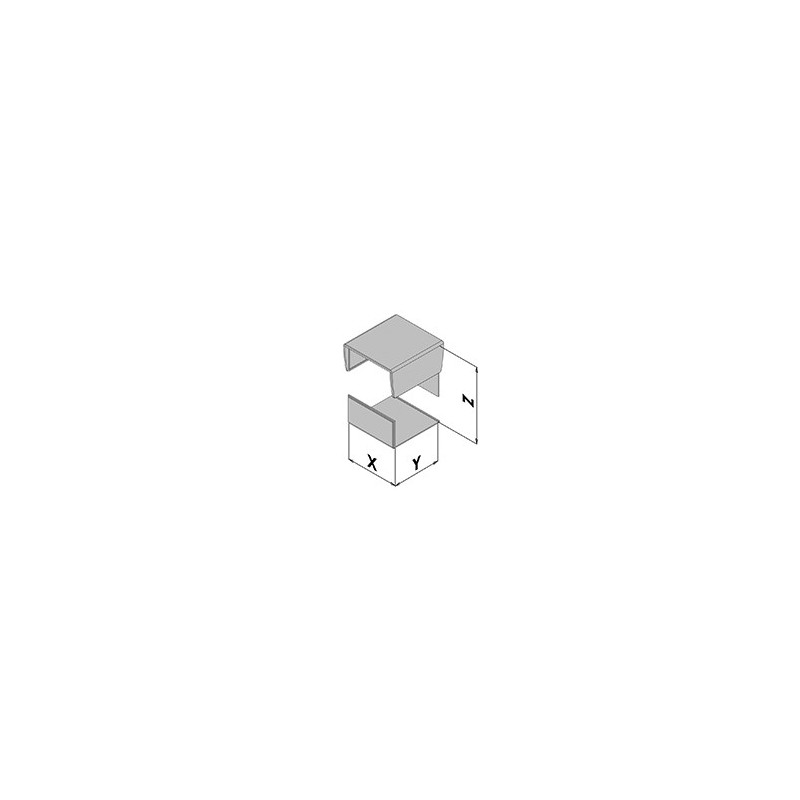

Zakázková plastová krabička skládající se z dílů L, U a panelu, které jsou připevněny k sobě. Krabičku lze ručně demontovat.

Parametry

MODEL	Multifunkční krabička EC10-3xx
DESIGNOVÝ NÁVRH	Zakázkové plastové krabičky 1 kus L, 1 kus U a 1 panel, které se spolu spojí. Skříň lze ručně demontovat.

Váš projekt

Název projektu :^* Například: Krabička na stěnu project X
Zadejte své rozměry (vnitřní rozměry v mm)^* Pozor: Vnitřní rozměry
X
Y
Z

Materiál^* ABS: Standardní plastová surovina z ABS / PS-UL: plastová surovina vyrobená z polystyrenu zpomalujícího hoření, klasifikovaný jako UL94V0
Vložte soubor Jakékoli doplňující informace, které nám pomohou navrhnout vaše krabičky (tj. Náčrtky, 2D nebo 3D výkresy, výkresy produktu R & D, obrázky apod.)	Soubor 1 :
	Soubor 2 :

^* povinná pole

Informace uvedené v tomto formuláři umožňují generovat okamžitou nabídku. Přesné umístění a rozměry budou potvrzeny později naší konstrukční kanceláří při vývoji a naprogramování vlastního navrženého krytu nebo předního panelu.

Frézování :

Na rozdíl od standardních opracovaných krabiček, krabička EC obsahuje všechny výřezy a potřebné válcování na základě vašich potřeb, které jsou prováděny v naší interní výrobě: jeden jedinečný kontakt, spořič času, optimalizovaný a rychlý pracovní tok.

Počet frézování : (< = 5mm x 5mm) Vrtání je proces obrábění, který vytvoří otvor v plastovém dílu. Tento otvor lze použít pro šroub, zástrčku, zásuvku, kabelový průchod apod.
Počet výřezů : (Na konektory) (> 5mm x 5mm) and < 40mm x 40mm) Výřez je vytvořen procesem obrábění, minimální velikost 5mm x 5mm a maximální velikost 40mm x 40mm, umožňující průchod konektoru, tlačítka, potápění kabeláže nebo jiné použití.
Okna / otvory 1 : (v mm) (> = 40mm x 40mm) Okno je vytvořeno procesem obrábění. Jeho velikost je vyšší než 40 mm x 40 mm, což umožňuje především integrovat displej nebo dotykovou obrazovku. Máte možnost přidat akrylové okno pro ochranu elektronické součásti.	x
	y
[S akrylátovým oknem ve 3mm] Okno je vytvořeno procesem obrábění. Jeho velikost je vyšší než 40 mm x 40 mm, což umožňuje především integrovat displej nebo dotykovou obrazovku. Máte možnost přidat akrylové okno pro ochranu elektronické součásti.
Okna / otvory 2 : (v mm) (> = 40mm x 40mm) Okno je vytvořeno procesem obrábění. Jeho velikost je vyšší než 40 mm x 40 mm, což umožňuje především integrovat displej nebo dotykovou obrazovku. Máte možnost přidat akrylové okno pro ochranu elektronické součásti.	x
	y
[S akrylátovým oknem ve 3mm] Okno je vytvořeno procesem obrábění. Jeho velikost je vyšší než 40 mm x 40 mm, což umožňuje především integrovat displej nebo dotykovou obrazovku. Máte možnost přidat akrylové okno pro ochranu elektronické součásti.
Okna / otvory 3 : (v mm) (> = 40mm x 40mm) Okno je vytvořeno procesem obrábění. Jeho velikost je vyšší než 40 mm x 40 mm, což umožňuje především integrovat displej nebo dotykovou obrazovku. Máte možnost přidat akrylové okno pro ochranu elektronické součásti.	x
	y
[S akrylátovým oknem ve 3mm] Okno je vytvořeno procesem obrábění. Jeho velikost je vyšší než 40 mm x 40 mm, což umožňuje především integrovat displej nebo dotykovou obrazovku. Máte možnost přidat akrylové okno pro ochranu elektronické součásti.

Počet větracích otvorů : (Na základě 10 slotů 50 mm). Větrací otvor je sada 10 drážek o průměru 50 mm, která slouží k evakuaci tepla generovaného vnitřními součástmi. Přesné umístění a rozměry budou potvrzeny později naší konstrukční kanceláří při vývoji a naprogramování vaší zakázkové konstrukce nebo předního panelu.
Počet značení : (Na základě 1 vyryté části přibližně 20 mm) Například vaše logo nebo technické pokyny přímo vyfrézované do materiálu.
Výřez 1 : (v mm) [Pro membránovou klávesnici] Výřez je proces obrábění, který odvádí část materiálu bez proniknutí do definované debuty. Toto vybrání umožňuje vytvořit držák místa, tj. Membránovou klávesnici nebo štítek.	x
	y
Výřez 2 : (v mm) [Pro membránovou klávesnici] Výřez je proces obrábění, který odvádí část materiálu bez proniknutí do definované debuty. Toto vybrání umožňuje vytvořit držák místa, tj. Membránovou klávesnici nebo štítek.	x
	y
Výřez 3 : (v mm) [Pro membránovou klávesnici] Výřez je proces obrábění, který odvádí část materiálu bez proniknutí do definované debuty. Toto vybrání umožňuje vytvořit držák místa, tj. Membránovou klávesnici nebo štítek.	x
	y
Počet volných částí : Volné části jsou nelepené upevňovací prvky pro vnitřní zařízení krytu (tj. Oddělení, zablokování atd.).
Počet obvodu slotu desky plošných spojů : Desky s plošnými spoji jsou drážky napuštěné opačně na vnitřní strany do plastů. S plošnými spoji můžete zasunout do drážky. Přesné umístění a rozměry budou později potvrzeny naší konstrukční kanceláří při vývoji a programování vaší zakázkové konstrukce.
Délka slotu desky plošných spojů : Uveďte prosím délku drážky / slotu desky plošných spojů.

Vlastnosti montáže :

Na rozdíl od běžně obrobených krabiček obsahuje EC kryt veškeré potřebné montážní prvky založené na vašich potřebách, které jsou prováděny v našem výrobním závodě: jeden jedinečný kontakt, spořič času, optimalizovaný a rychlý pracovní tok.

Počet vložek :

Vložka je část vyrobená z mosazi se závitem (M2,5 - M3), implantovaná do stojanu nebo přímo do suroviny, což umožňuje opravit elektronické součásti. Jeho použití je doporučeno v případě časté montáže a demontáže součásti. Přesné umístění a rozměry budou později potvrzeny naší stavební kanceláří při vývoji a programování vaší zakázkové konstrukce.

Počet distančních sloupků :

Distanční sloupek je plastová distanční trubka různých rozměrů, která slouží k upevnění vašich elektronických součástek. Jeho použití je doporučeno v případě časté montáže a demontáže součásti. Přesné umístění a rozměry budou později potvrzeny naší stavební kanceláří při vývoji a programování vaší zakázkové konstrukce.

Počet gumových nožiček Chcete-li stabilizovat nebo zvednout zařízení, můžete přidat gumové nohy. Přesné umístění a rozměry budou později potvrzeny naší stavební kanceláří při vývoji a programování vaší zakázkové konstrukce.
Počet pájecích plošek/tyček/příček : Jedná se o lepené součásti uvnitř vaší krabičky, ať už jsou drženy elektronické součástky, které nelze namontovat na distanční sloupek nebo rozdělit, zpevnit nebo stabilizovat svůj kryt.

Dokončení :

Na rozdíl od standardních opracovaných krabiček obsahuje EC krabička všechny potřebné úpravy na základě vašich potřeb, které jsou prováděny v naší výrobně: jeden jedinečný kontakt, spořič času, optimalizovaný a rychlý pracovní tok.

CEM Ochrana : Ochrana proti elektromagnetickému rušení (EMI) nebo vodivá barva štítu je barva na bázi niklu nebo mědi. Jeho aplikace vytváří obrazovku Faraday, která chrání před elektrickými nebo alternativně elektromagnetickými externami a naopak zabraňuje znečištění životního prostředí zařízení. Slouží také k elektrické kontinuitě.
Barva : Dostupné materiály jsou buď černé nebo bílé, ale nabízíme veškerá řešení pro všechny povrchové úpravy a barevné odstíny (barva: všechny RAL "nebo odpovídající Pantone" připravené v naší dílně. Dokončení: atlas

Počet barev digitálního tisku : (1 složení barvy a plochy) Každé označení se provádí interně s našimi digitálními tiskárnami, což umožňuje tisk čtyřbarevně. Označení uzávěru má hlavně 2 cíle. Funkční: identifikace, normy nebo instrukce. Aestetic: Corporate Identifikujte zařízení, zdobí nebo zastupuje jeho použití.
Vysoce ochranný lak : Zřetelný silný ochranný lak: Pro dodatečnou ochranu můžeme použít vysoce ochranný lak (povrchová úprava: saténová)

Speciální operace :

V této části můžete předložit jakékoli důležité další informace, které nejsou obsaženy ve formuláři a / nebo klíčových bodech týkajících se vašeho projektu (tj. Konkrétní podmínky aplikace nebo prostředí)
